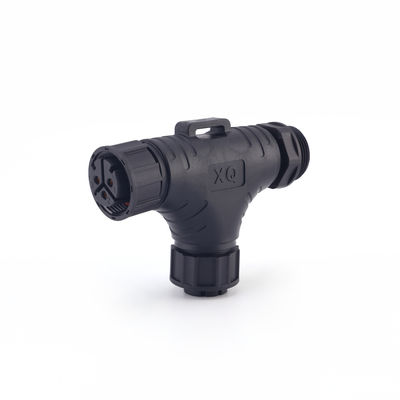

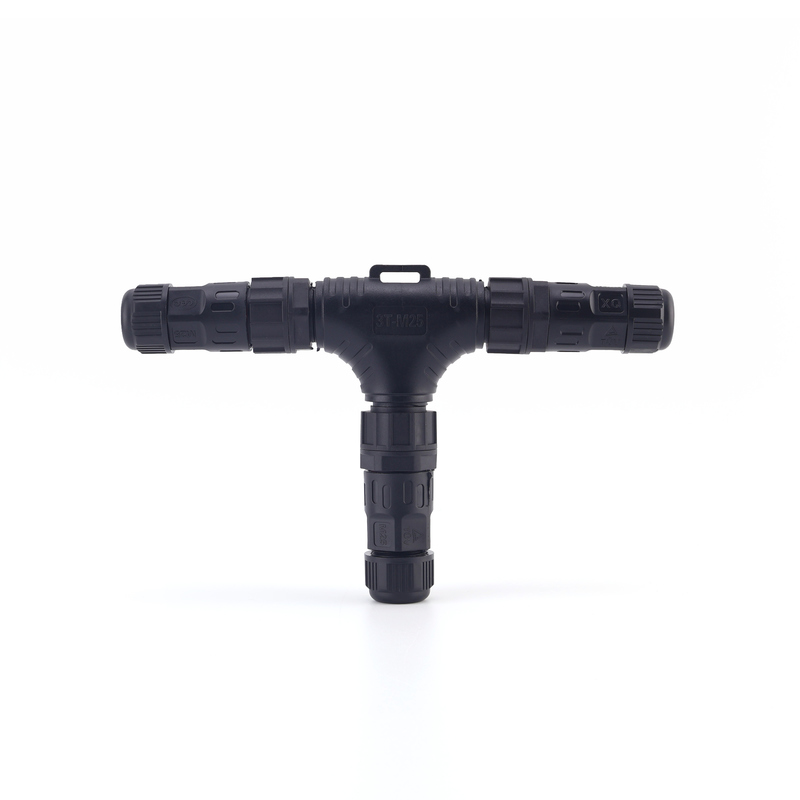

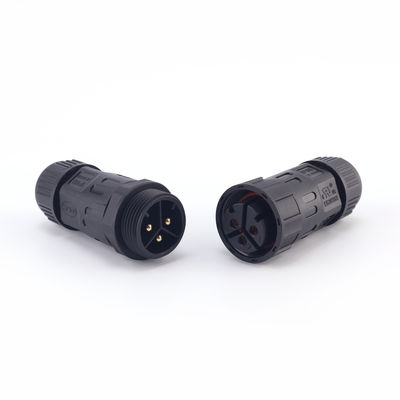

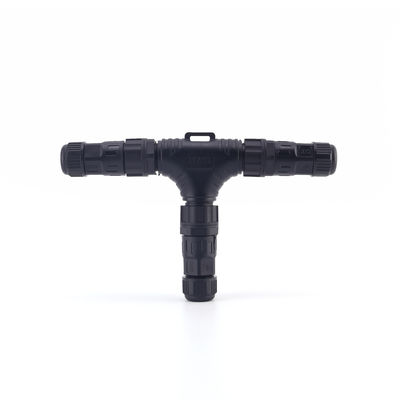

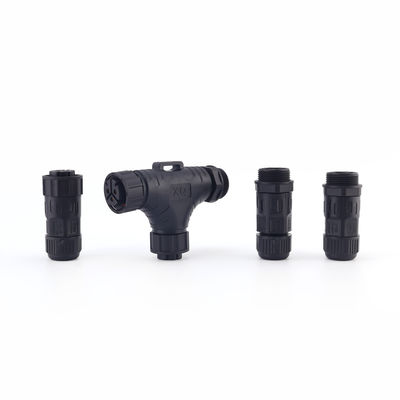

Connettore a pannello impermeabile M25 a 3 vie IP68 prezzo di fabbrica a forma di T connettori per cavi impermeabili maschio femmina per esterni
Dettagli:
| Luogo di origine: | Cina |
| Marca: | Xiangqian |
| Certificazione: | UL |
| Numero di modello: | Spina M25 a T |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 100pcs |
|---|
|
Informazioni dettagliate |
|||
| Marca: | Xiangqian | nome del connettore: | Connettori impermeabili M25 IP68 |
|---|---|---|---|
| Materiale: | PA66, nylon | Grado IP: | IP68 |
| Cavo OD: | 6,0 mm-14,0 mm | Il centro del connettore: | 2-6 perni |
| Certificati: | UL, TUV | Campione: | gratuito |
| Tempi di consegna: | 3-5 giorni | ||
Descrizione di prodotto
Connettore a pannello impermeabile M25 a 3 vie IP68 con prezzo di fabbrica, a forma di T, connettori per cavi impermeabili maschio femmina per esterni
1. Posizionamento e funzione del prodotto
Questo tipo di connettore viene utilizzato principalmente per collegamenti a tre vie in linee elettriche esterne, in particolare per cablaggi con un ingresso e due uscite o un ingresso e più uscite.
È comunemente utilizzato in applicazioni come lampioni a LED, illuminazione paesaggistica, apparecchiature per l'energia solare, distribuzione di energia all'aperto, pali intelligenti e apparecchiature di sorveglianza.
Richiede un elevato grado di protezione IP68 per una resistenza a lungo termine all'intrusione ambientale, come pioggia, umidità e polvere.
2. Costruzione e materiali
L'alloggiamento è tipicamente realizzato in PA66 (materiale rinforzato in nylon), che offre un'eccellente resistenza agli agenti atmosferici, ai raggi UV e agli urti.
Le guarnizioni utilizzano tipicamente O-ring o rondelle in silicone o gomma fluorurata per la tenuta.
I contatti interni sono tipicamente in ottone o lega di rame (a volte nichelati o stagnati/argentati) per garantire una buona conduttività e resistenza alla corrosione.
I collegamenti possono includere filettatura di bloccaggio, push-pull, connessione rapida o design a piastra di pressione per una facile installazione e manutenzione.
I meccanismi di bloccaggio o serraggio del cavo (come anelli di compressione, dadi di bloccaggio e manicotti di tenuta) devono garantire una tenuta e un fissaggio meccanico nonostante le vibrazioni e l'espansione e la contrazione termica.

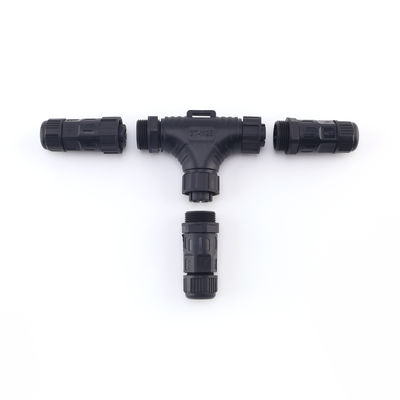

In un connettore di tipo T, sono tipicamente presenti fori per cavi in tre direzioni, ciascuno con una struttura di tenuta. L'interno del connettore può essere progettato con un singolo ingresso e due uscite o una struttura di diramazione uguale.
Parametri:
| OD cavo | Ø6.0-14.0MM |
| Materiale hardware | Placcatura in oro rame |
| Resistenza di contatto | ≤ 10 mΩ |
| Modalità di connessione | Bloccaggio a spinta |
| Funzionamento nominale | -40-+105 |
| Grado di ritardante di fiamma | UL94 V-0 |
Rapporto di prova delle prestazioni (test di fabbrica)
| Parametro | Valori tipici comuni o intervalli | Note |
| Tensione nominale | 250 V / 400 V / 450 V | Alcuni modelli supportano livelli di alta tensione (come sistemi solari o di alimentazione) |
| Corrente nominale | 10A-40A |
Dipende dall'area della sezione trasversale del conduttore, dall'area di contatto e dalle condizioni di dissipazione del calore. Alcuni modelli M25 possono raggiungere 41 A in 2/3/4 core. |
| Resistenza di contatto | ≤10 mΩ | Richiede una bassa resistenza di contatto per ridurre la generazione di calore |
| Tensione di tenuta dielettrica | Diverse migliaia di volt (ad es. 1,5 kV / 60 s, ecc.) | Rispondere a sovratensioni o sovratensioni transitorie |
| Resistenza di isolamento | ≥10 MΩ / 500 VDC | Prevenire perdite e guasti di isolamento |
| Temperatura di esercizio | –40°C a +105°C (o superiore) | Per ambienti esterni con variazioni di temperatura |
| Protezione ingresso | IP68 | Indica che può essere immerso in acqua per lungo tempo in condizioni specificate e impedire l'ingresso di polvere |
| Durata dei media / umidità / test allo spruzzo salino | Supera spesso il test allo spruzzo salino / test di invecchiamento ad alta umidità | Per l'affidabilità a lungo termine all'aperto |
Servizio post-vendita e strategia di garanzia della qualità
Il servizio post-vendita e la garanzia di qualità di un produttore affidabile per questo tipo di connettore includono tipicamente:
1. Prova del campione/Verifica del pre-campione
Prima di acquistare grandi quantità, i produttori spesso forniscono campioni per i test dei clienti per verificare l'idoneità, la compatibilità e se gli indicatori di prestazione soddisfano i requisiti in loco.
2. Periodo di garanzia/Garanzia
La maggior parte dei produttori offre un periodo di garanzia (ad esempio, uno, due o anche più lungo). Durante il periodo di garanzia, se un prodotto si guasta a causa di problemi di qualità intrinseci (non causati da errori umani), il prodotto verrà sostituito o riparato gratuitamente.
3. Riparazione/Servizio di riparazione
Per i connettori che riscontrano problemi durante l'uso, i clienti possono restituire la parte danneggiata al produttore per l'ispezione e la riparazione o la sostituzione.
4. Supporto tecnico/Servizi di consulenza
Fornire servizi tecnici come guida all'installazione, risoluzione dei problemi, consigli di selezione e supporto in loco per aiutare gli utenti a risolvere i problemi applicativi pratici.
5. Personalizzazione/Servizi OEM/ODM
Per i clienti con esigenze particolari (come diametri dei fili speciali, livelli di protezione, ambienti estremi o interfacce specializzate), i produttori offrono tipicamente progettazione personalizzata, sviluppo di stampi e modifiche estetiche o strutturali.
6.Certificazione di qualità/Fornitura di rapporti
Fornire rapporti di ispezione del prodotto, rapporti di prova delle prestazioni (come test di tenuta alla tensione, test di isolamento, test allo spruzzo salino e test del ciclo di vita) e certificazioni standard (come certificazioni CE, RoHS, UL e ISO).
7. Tracciabilità del lotto/Monitoraggio della qualità
I produttori dovrebbero istituire un sistema di gestione dei lotti, con ogni lotto di prodotti identificato in modo univoco per consentire la tracciabilità delle materie prime, dei processi di produzione e dei registri dei test, per facilitare la gestione dei problemi di qualità e dei richiami.
8. Supporto inventario e pezzi di ricambio
Mantenere un inventario sufficiente di pezzi di ricambio per fornire ai clienti pezzi di ricambio tempestivi; i pezzi di ricambio di backup possono essere organizzati per ordini di grandi volumi.
9. Politica di sostituzione/restituzione
Definire rigorosamente i termini di restituzione e cambio nel contratto per problemi di qualità o uso inadatto, come resi o sostituzioni incondizionati entro un certo periodo.
10. Formazione/Guida alla costruzione
Fornire ai clienti o agli installatori manuali di formazione o istruzioni sull'installazione corretta, la manutenzione, i controlli di tenuta e i test a lungo termine per ridurre i guasti causati da un'installazione impropria.
