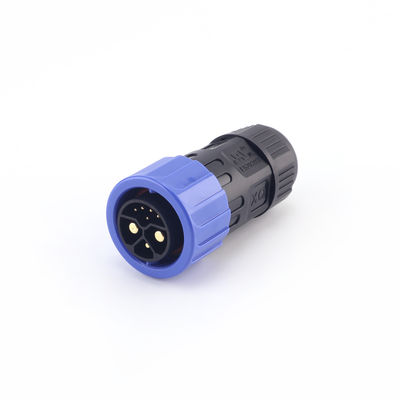

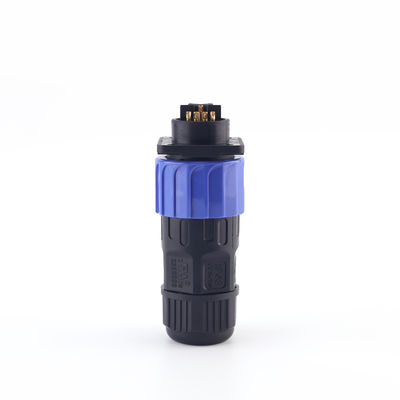

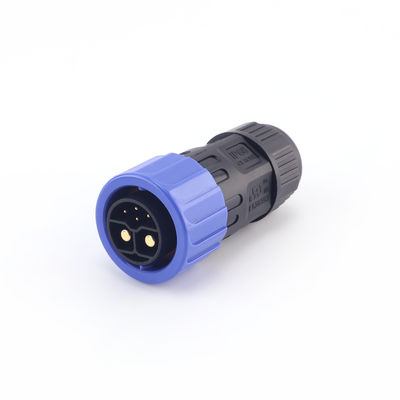

Spina impermeabile IP67 personalizzata, connettore elettrico femmina M23 a pannello, autobloccante e impermeabile
Dettagli:
| Luogo di origine: | Cina |
| Marca: | Xiangqian |
| Certificazione: | UL |
| Numero di modello: | M23 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 100pcs |
|---|
|
Informazioni dettagliate |
|||
| nome del connettore: | IP67 M23 Connettore elettrico impermeabile | Materiale: | PA66, nylon |
|---|---|---|---|
| Genere: | Femmina maschio | Certificati: | UL, CQC, TUV |
| Stimato corrente: | 15a | Grado impermeabile: | IP67 |
| Campioni: | gratuitamente | Tempi di consegna: | 3-5 giorni |
| Tensione valutata: | 600v | ||
Descrizione di prodotto

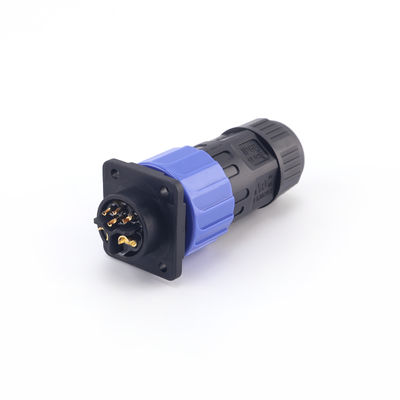

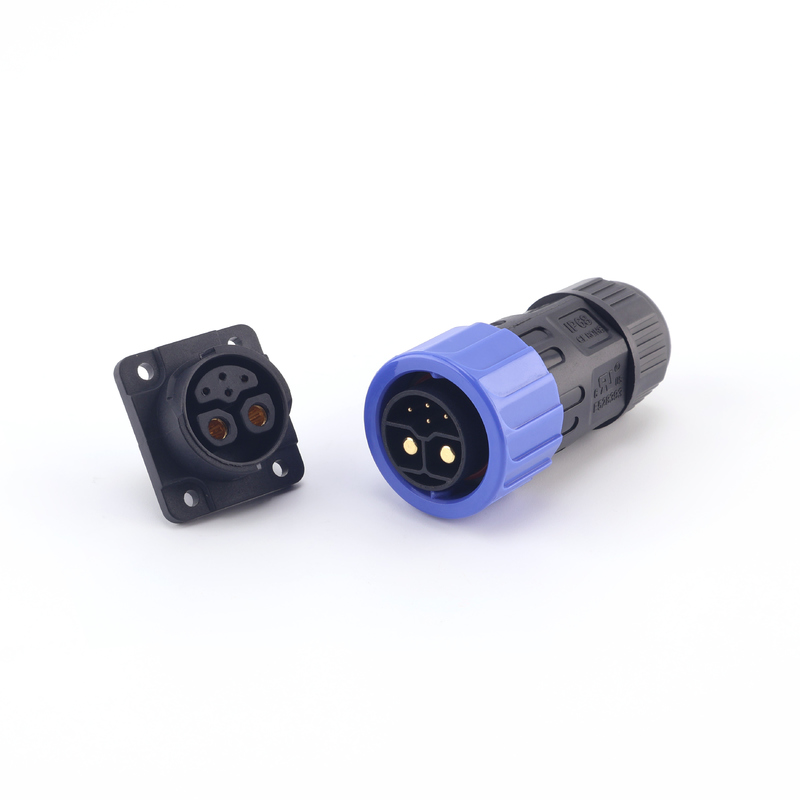

Connettore impermeabile IP67 personalizzato, connettore elettrico femmina M23 per montaggio a pannello, autobloccante e impermeabile
Il connettore impermeabile femmina M23 quadrato da pannello a maschio autobloccante è un connettore ad alta affidabilità progettato specificamente per l'alimentazione esterna e le applicazioni di controllo industriale. È dotato di un sistema di montaggio a pannello quadrato con un meccanismo a scatto autobloccante, che garantisce un aggancio rapido e una connessione sicura, prevenendo allentamenti o rimozioni dovuti a vibrazioni o sollecitazioni. L'alloggiamento è costruito in nylon PA66 ingegnerizzato ad alta resistenza o in una lega metallica, con una guarnizione in silicone altamente elastica, raggiungendo un grado di protezione IP67 e prevenendo efficacemente l'ingresso di polvere e acqua, garantendo un funzionamento stabile a lungo termine.
Questo connettore è comunemente utilizzato in applicazioni come l'illuminazione a LED, l'alimentazione dei lampioni, i macchinari automatizzati, le nuove apparecchiature energetiche e i sistemi di comunicazione e monitoraggio. Soddisfa i requisiti di trasmissione sia di potenza che di segnale ed è adatto per un uso a lungo termine in ambienti esterni difficili.
Parametri tecnici:
| Tipo di connettore | Connettori M23 Push Lock |
| Grado di impermeabilità | IP67 |
| Materiale | PA66 |
| Corrente nominale | 15A |
| Tensione nominale | 600V |
| Campioni | Gratuiti |
| Tempi di consegna | 3-5 giorni |
| Punti salienti | Connettore impermeabile elettrico IP67, spina impermeabile Push Lock |
Caratteristiche del prodotto:
- Design autobloccante rapido per un facile utilizzo e un inserimento e disinserimento efficienti
- Grado di impermeabilità e antipolvere IP67, adatto per ambienti esterni difficili
- Montaggio a pannello quadrato per stabilità e affidabilità e alta compatibilità
- Opzioni multi-core (2–12 core) supportano connessioni miste di alimentazione e segnale
- Forte resistenza agli agenti atmosferici, resistenza ai raggi UV, resistenza alle alte e basse temperature e resistenza alla corrosione
- Terminali in lega di rame di alta qualità per bassa resistenza di contatto ed eccellente conduttività
Prestazioni elettriche
| Resistenza di contatto | Test pin-by-pin con milliohmmetro | ≤ 10 mΩ |
| Resistenza di isolamento | 100V DC, pin-to-pin / pin-to-shell | ≥ 100 MΩ |
| Test Hi-pot | 500V AC / 60s | Nessun guasto, nessun arco voltaico |
| Corrente nominale | In base al numero di core e alle specifiche del conduttore | Passaggio stabile 10A–20A |
| Tensione nominale | Test per configurazione | 250V–400V |
| Prestazioni di impermeabilità | Aggancio bloccato, 1 m di profondità dell'acqua / 30 min | Nessuna infiltrazione d'acqua, le prestazioni elettriche sono normali |
| Vita di inserimento e disinserimento | Ritest dopo 200 cicli | Le prestazioni elettriche rimangono qualificate |
| Forza di trazione/forza di serraggio | Resistenza alla trazione dell'uscita del cavo ≥ 50 N (φ≈8 mm riferimento cavo | Nessun allentamento, buona tenuta |
Servizio post-vendita
- Garanzia: I prodotti sono coperti da una garanzia di 12 mesi dalla data di produzione. Eventuali difetti di qualità in condizioni di utilizzo normale saranno sostituiti o riparati gratuitamente.
- Supporto tecnico: Forniamo indicazioni per l'installazione e consigli per la selezione per garantire un utilizzo sicuro e affidabile nei progetti dei nostri clienti.
- Personalizzazione: Supportiamo soluzioni OEM/ODM, offrendo opzioni di personalizzazione per il numero di cavi, la corrente nominale, il colore dell'alloggiamento, la lunghezza del cavo e altro.
- Risposta rapida: Rispondiamo ai problemi post-vendita entro 24 ore per garantire l'avanzamento del progetto.
- Supporto campioni: Forniamo test di campioni per aiutare i clienti a verificare le prestazioni del prodotto.
Certificati:
FAQ:
1. Qual è il grado di protezione del connettore impermeabile M23?
Con un grado di protezione fino a IP67/IP68, è efficacemente antipolvere e impermeabile, adatto per ambienti difficili come pioggia, umidità e uso esterno a lungo termine.
2. Quali sono i parametri elettrici generali del connettore impermeabile M23?
Tensione nominale: da 250V a 600V (a seconda del numero di pin)
Corrente nominale: da 10A a 30A
Resistenza di contatto: ≤5mΩ
Resistenza di isolamento: ≥1000MΩ
3. Quanti pin sono supportati?
La serie M23 offre una varietà di specifiche, che vanno da 2 a 19 pin, per soddisfare le diverse esigenze di trasmissione di potenza, trasmissione di segnale e interfacce miste.
4. Per quali applicazioni è adatto?
Ampiamente utilizzato in apparecchiature di automazione, servomotori, sensori, illuminazione esterna a LED, quadri elettrici, nuove apparecchiature energetiche e altri settori.
